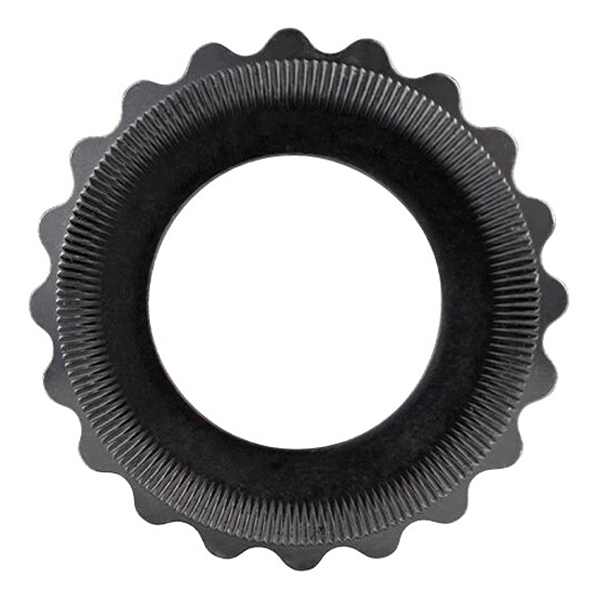

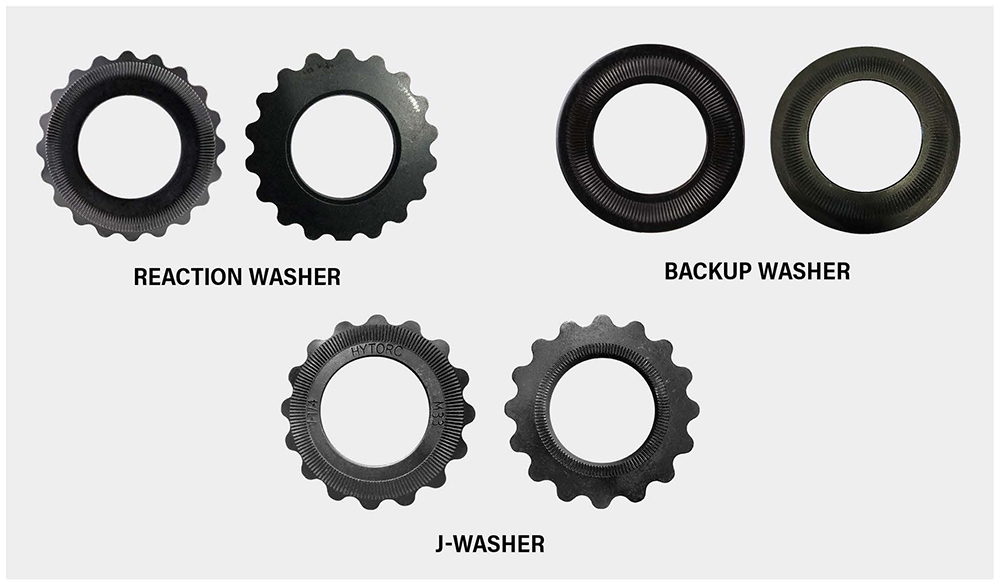

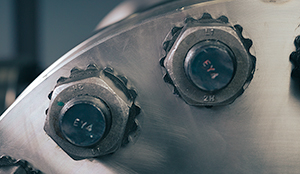

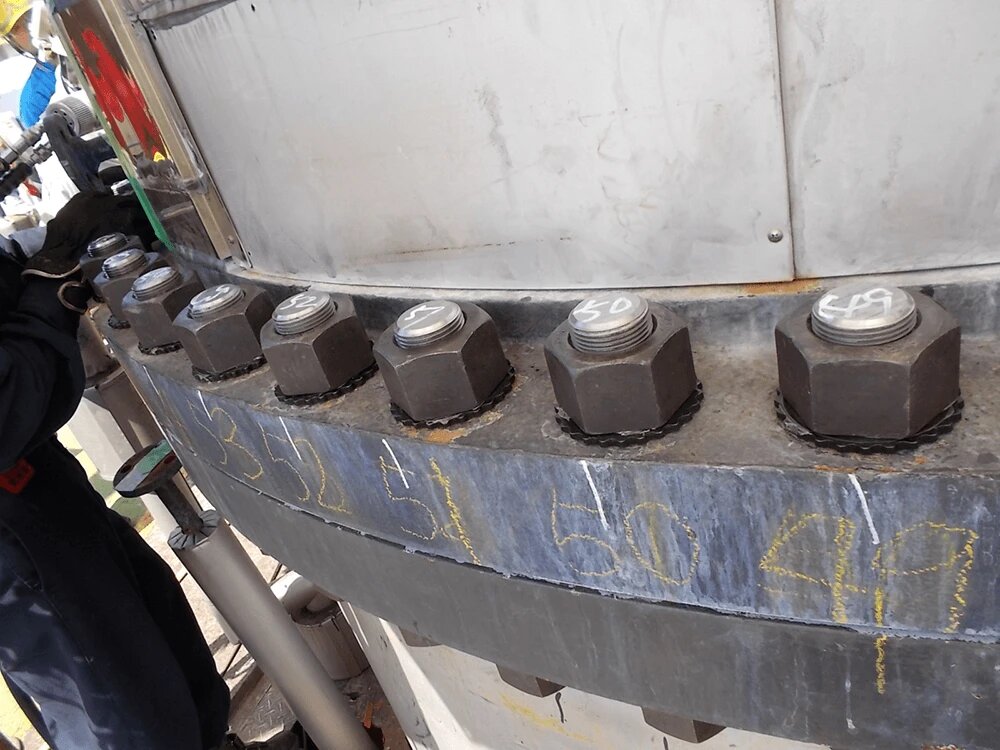

Шайбы HYTORC Washer — это простейшая модернизация, позволяющая мгновенно повысить безопасность, скорость и точность. Эта уникальная запатентованная система устраняет необходимость в опорных рычагах и других приспособлениях, необходимых для удержания инструмента на месте. Кроме того, прецизионно обработанная поверхность уменьшает разброс нагрузки на болты по фланцу, повышая точность и предотвращая ослабление болтов. Система HYTORC Washer состоит из основной шайбы Reaction Washer, которая используется в сочетании с обратной шайбой Backup Washer. Система обеспечивает оптимальное осевое выравнивание инструмента, что приводит к улучшению повторяемости, уменьшению разброса нагрузки на болты и повышению точности.
БЕЗОПАСНОСТЬ

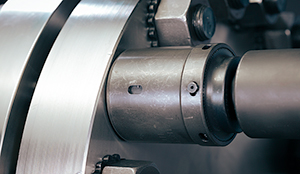

Шайба Reaction Washer устраняет необходимость в силах реакции во время операций с крутящим моментом, которые являются наиболее распространенной причиной травм при работе с болтами. Уникальная конструкция шайбы позволяет двухслойной предохранительной муфте воздействовать на саму шайбу при вращении гайки.
СКОРОСТЬ
Шайба Reaction Washer устраняет сложную настройку, связанную с другими системами крепления болтов, и делает процесс крепления болтов более интуитивным, что сокращает время работы. Наша запатентованная накатка предотвращает вращение болта во время любой операции.

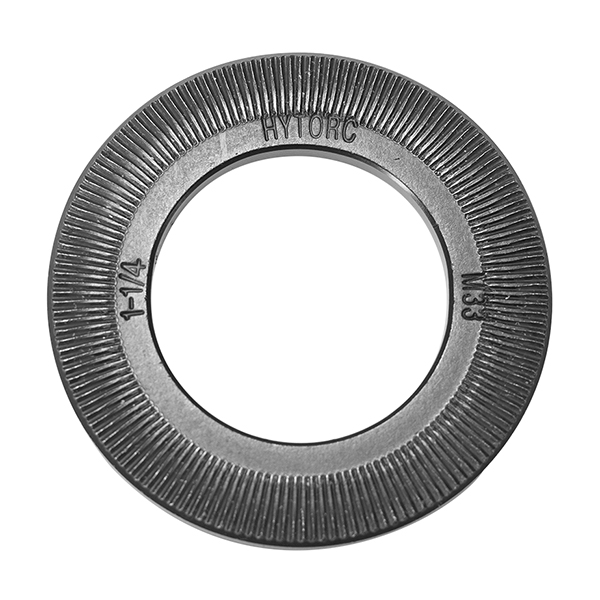

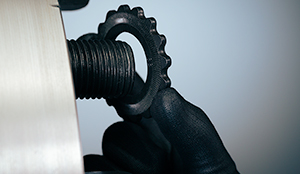

ОПОРНАЯ ШАЙБА HYTORC
Обратная шайба Backup Washer устраняет необходимость в дополнительных гаечных ключах, повышая скорость и эффективность всей операции по завинчиванию болтов. Уникальная конструкция накатки гарантирует, что обратная шайба и гайка не будут вращаться во время затяжки.
ПОВЫШЕННАЯ БЕЗОПАСНОСТЬ
Нет точек защемления, о которых стоит беспокоиться.
ПРОСТОТА ИСПОЛЬЗОВАНИЯ
Нет необходимости в реактивном рычаге.
СТАБИЛЬНАЯ ЭФФЕКТИВНОСТЬ
Будьте уверены, вы всегда будете получать стабильные результаты.
- Оставьте дополнительную длину болта на 3/4 дюйма (0,019 мм) в зависимости от толщины реактивной и обратной шайб.
- Используемые вами болты и гайки можно использовать с шайбами HYTORC.
- Все гайки по-прежнему можно затянуть или ослабить, используя предпочитаемый вами метод крепления.
Шайбы серии HYTORC Washer изготовлены в соответствии с требованиями Стандартных спецификаций ASTM F3394/F3394M для опорных и реактивных шайб из закаленной стали. Настоящий стандарт распространяется на механическое и конструкционное использование шайб общего назначения с болтами, гайками, шпильками, натяжителями и другими резьбовыми соединениями.

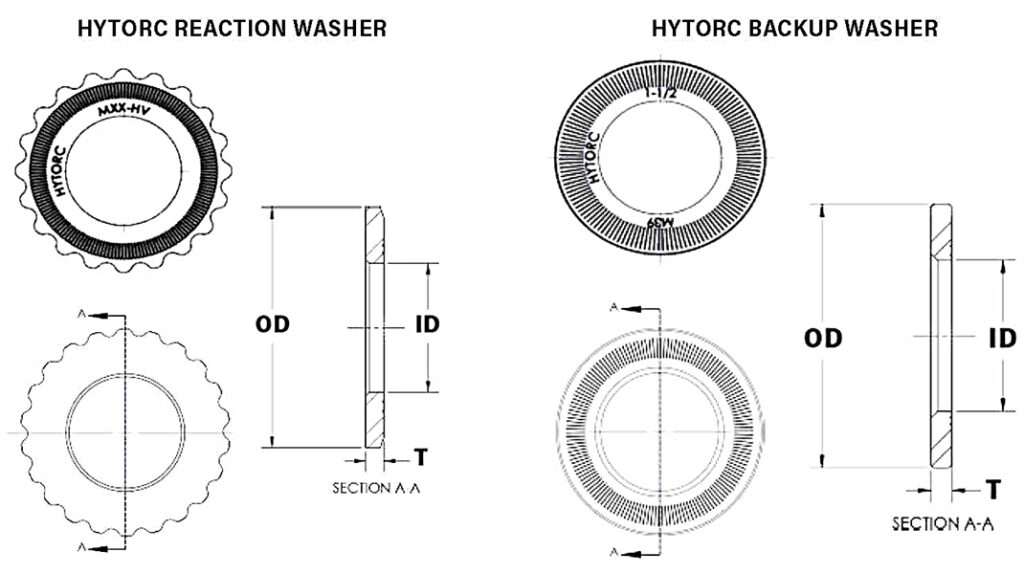

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: OD = НАРУЖНЫЙ ДИАМЕТР, ID = ВНУТРЕННИЙ ДИАМЕТР, T = ТОЛЩИНА.
Номинальные размеры
Номинальные размеры шайбы HYTORC Reaction Washer:
| РАЗМЕР БОЛТА | НОМЕР МОДЕЛИ | ID | OD | T |
| АНГЛИЙСКАЯ СИСТЕМА МЕР | дюймы | |||
| 1/2″ | ZRW-008 | 0.531 | 1.118 | 0.123 |
| 9/16″ | ZRW-009 | 0.625 | 1.219 | 0.123 |
| 5/8″ | ZRW-010 | 0.688 | 1.432 | 0.130 |
| 3/4″ | ZRW-012 | 0.813 | 1.600 | 0.152 |
| 7/8″ | ZRW-014 | 0.938 | 1.865 | 0.152 |
| 1″ | ZRW-100 | 1.063 | 2.057 | 0.158 |
| 1-1/8″ | ZRW102-M30 | 1.241 | 2.307 | 0.190 |
| 1-1/4″ | ZRW104-M33 | 1.346 | 2.492 | 0.190 |
| 1-3/8″ | ZRW106-M36 | 1.497 | 2.742 | 0.190 |
| 1-1/2″ | ZRW108-M39 | 1.592 | 2.928 | 0.190 |
| 1-5/8″ | ZRW110-M42 | 1.703 | 3.179 | 0.245 |
| 1-3/4″ | ZRW112-M45 | 1.823 | 3.355 | 0.245 |
| 1-7/8″ | ZRW114-M48 | 1.977 | 3.617 | 0.245 |
| 2″ | ZRW200-M52 | 2.135 | 3.787 | 0.245 |
| 2-1/4″ | ZRW204 | 2.341 | 4.280 | 0.298 |
| 2-1/2″ | ZRW208-M64 | 2.662 | 4.768 | 0.335 |
| 2-3/4″ | ZRW-212 | 2.863 | 5.265 | 0.335 |
| 3″ | ZRW-300 | 3.117 | 5.595 | 0.405 |
| МЕТРИЧЕСКАЯ СИСТЕМА | мм | |||
| M14 | ZRW-M14 | 15.0 | 28.40 | 3.1 |
| M16 | ZRW-M16 | 17.0 | 30.96 | 3.1 |
| M18 | ZRW-M18 | 19.2 | 36.37 | 3,3 |
| M20 | ZRW-M20 | 21.1 | 37.01 | 3.3 |
| M22 | ZRW-M22 | 23.1 | 40.64 | 3.3 |
| M24 | ZRW-M24 | 25.3 | 47.37 | 4.1 |
| M27 | ZRW-M27 | 28.7 | 52.25 | 4.1 |
| M30 | ZRW102-M30 | 31.4 | 58.60 | 4,8 |
| M33 | ZRW104-M33 | 34.2 | 63.30 | 4.8 |
| M36 | ZRW106-M36 | 37.9 | 69.65 | 4.8 |
| M39 | ZRW108-M39 | 40.4 | 74.37 | 4.8 |
| M42 | ZRW110-M42 | 43.3 | 80.75 | 6.4 |
| M45 | ZRW112-M45 | 46.2 | 85.22 | 6.4 |
| M48 | ZRW114-M48 | 50.1 | 91.87 | 6.4 |
| M52 | ZRW200-M52 | 54.1 | 96.19 | 6.4 |
| M60 | ZRW-M60 | 64.0 | 108.71 | 7.6 |
| M64 | ZRW208-M64 | 67.5 | 121.11 | 8.6 |
| M68 | ZRW-M68 | 70.1 | 121.11 | 8.6 |
| M72 | ZRW-M72 | 73.9 | 133.73 | 8.6 |
| M76 | ZRW-M76 | 78.0 | 133.73 | 8.6 |
| M80 | ZRW-M80 | 82.0 | 142.11 | 10.0 |
Номинальные размеры шайбы HYTORC Backup Washer:
| РАЗМЕР БОЛТА | НОМЕР МОДЕЛИ | ID | OD | T |
| АНГЛИЙСКАЯ СИСТЕМА МЕР | дюймы | |||
| 1/2″ | ZBW-008 | 0.531 | 1.005 | 0.120 |
| 9/16″ | ZBW-009 | 0.625 | 1.086 | 0.120 |
| 5/8″ | ZBW-010 | 0.688 | 1.227 | 0.130 |
| 3/4″ | ZBW-012 | 0.813 | 1.449 | 0.150 |
| 7/8″ | ZBW-014 | 0.938 | 1.650 | 0.150 |
| 1″ | ZBW-100 | 1.063 | 1.870 | 0.160 |
| 1-1/8″ | ZBW102-M30 | 1.236 | 2.092 | 0.190 |
| 1-1/4″ | ZBW104-M33 | 1.346 | 2.309 | 0.190 |
| 1-3/8″ | ZBW106-M36 | 1.492 | 2.526 | 0.190 |
| 1-1/2″ | ZBW108-M39 | 1.592 | 2.742 | 0.190 |
| 1-5/8″ | ZBW110-M42 | 1.703 | 2.959 | 0.250 |
| 1-3/4″ | ZBW112-M45 | 1.818 | 3.175 | 0.250 |
| 1-7/8″ | ZBW114-M48 | 1.972 | 3.392 | 0.250 |
| 2″ | ZBW200-M52 | 2.130 | 3.608 | 0.260 |
| 2-1/4″ | ZBW204-M56 | 2.336 | 4.120 | 0.300 |
| 2-1/2″ | ZBW208-M64 | 2.657 | 4.500 | 0.340 |
| 2-3/4″ | ZBW212-M72 | 2.858 | 4.920 | 0.340 |
| 3″ | ZBW-300 | 3.112 | 5.250 | 0.410 |
| МЕТРИЧЕСКАЯ СИСТЕМА | мм | |||
| M14 | ZBW-M14 | 14.99 | 25.53 | 3.1 |
| M16 | ZBW-M16 | 16.99 | 27.58 | 3.1 |
| M18 | ZBW-M18 | 19.23 | 31.17 | 3.3 |
| M20 | ZBW-M20 | 21.11 | 34.65 | 3.3 |
| M22 | ZBW-M22 | 23.09 | 36.8 | 3.9 |
| M24 | ZBW-M24 | 25.32 | 41.91 | 4.0 |
| M27 | ZBW-M27 | 28.7 | 47.5 | 4.0 |
| M30 | ZBW102-M30 | 31.39 | 53.14 | 4.8 |
| M33 | ZBW104-M33 | 34.19 | 58.65 | 4.8 |
| M36 | ZBW106-M36 | 37.90 | 64.16 | 4.8 |
| M39 | ZBW108-M39 | 40.44 | 69.65 | 4.8 |
| M42 | ZBW110-M42 | 43.26 | 75.16 | 6.4 |
| M45 | ZBW112-M45 | 46.18 | 80.65 | 6.4 |
| M48 | ZBW114-M48 | 50.09 | 86.16 | 6.4 |
| M52 | ZBW200-M52 | 54.10 | 91.64 | 6.4 |
| M60 | ZBW-M60 | 59.33 | 104.65 | 7.4 |
| M64 | ZBW208-M64 | 67.49 | 114.30 | 8.5 |
| M68 | ZBW-M68 | 70.10 | 114.30 | 8.5 |
| M72 | ZBW212-M72 | 72.59 | 124.97 | 8.5 |
| M76 | ZBW-M76 | 77.98 | 124.97 | 8.5 |
| M80 | ZBW-M80 | 82.04 | 133.35 | 10.3 |
