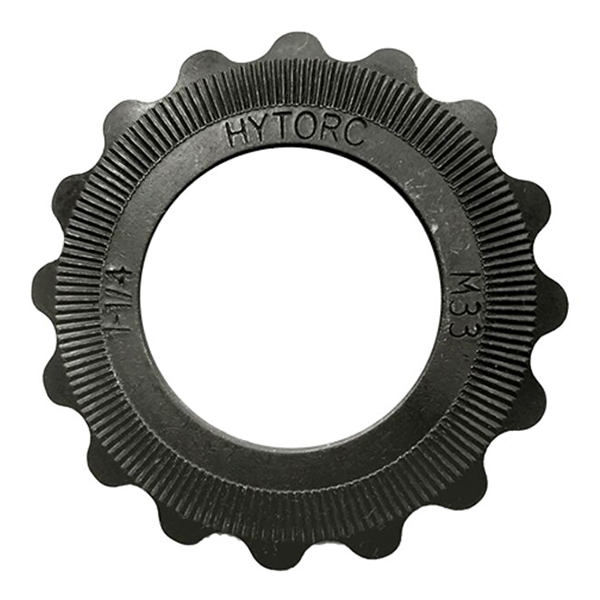

Новые стопорные шайбы HYTORC J-Washer выводят шайбу HYTORC Reaction Washer на совершенно новый уровень, добавляя функцию фиксации, которая сводит к минимуму ослабление и удерживает болты в затянутом состоянии при динамических нагрузках. Благодаря стратегическому расположению ребристой ленты на поверхности новая реактивная шайба предотвращает ослабление предварительно затянутых крепежных элементов, обеспечивая при этом все преимущества традиционной реактивной шайбы HYTORC Reaction Washer, включая безопасность, скорость и долговечность инструмента.
АНТИ-ОСЛАБЛЕНИЕ

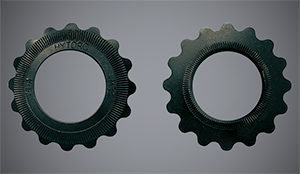

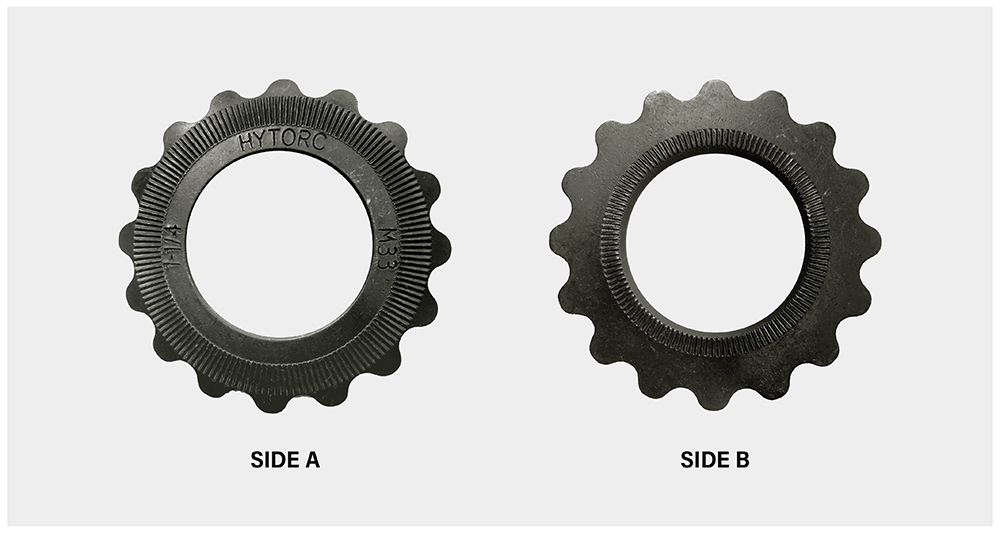

Стандартные предварительно нагруженные крепления могут ослабнуть в результате относительного движения между поверхностями из-за вибрации. Рифленая поверхность шайбы J-Washer фиксирует гайку при приложении крутящего момента, предотвращая ее ослабление. Конструкция блокировки была проверена с помощью стандартного отраслевого теста Юнкера, который имитирует поперечные силы, ослабляющие узел.
БЕЗОПАСНОСТЬ

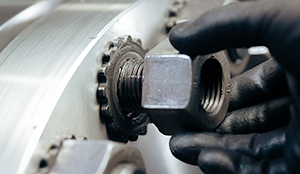

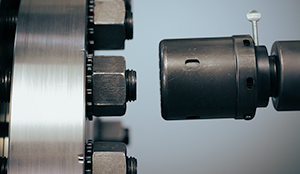

Шайба J-Washer имеет внешние реактивные кулачки, которые безопасно соединяются с отверткой или опорной пластиной для фиксации сил реакции во время операций с крутящим моментом. Как и стандартная шайба Reaction Washer, новая шайба J-Washer устраняет необходимость в отдельном опорном рычаге, устраняя точки защемления и значительно снижая риск травм рук.
ЭФФЕКТИВНОСТЬ
Уникальная конструкция шайбы J-Washer фиксирует крепежный узел во время затяжки. При использовании в сочетании с динамометрическим инструментом HYTORC J-Washer обеспечивает непревзойденную эффективность операций по завинчиванию болтов и сокращение времени работы.
СЕРТИФИКАЦИЯ
Сертифицировано независимой лабораторией, соответствует стандартам DIN 25201-4.
ФУНКЦИЯ БЛОКИРОВКИ
Обеспечивает надежную фиксацию болтов.
ПОВЫШЕННАЯ БЕЗОПАСНОСТЬ
Нет точек защемления, о которых стоит беспокоиться.
Шайбы HYTORC J-Washer изготовлены из низколегированной стали AISI 4140, закалены и отпущены для обеспечения превосходной прочности и покрыты черным оксидом для защиты от коррозии. Они идеально подходят для суровых строительных и промышленных условий. Дополнительные покрытия и материалы доступны по запросу.

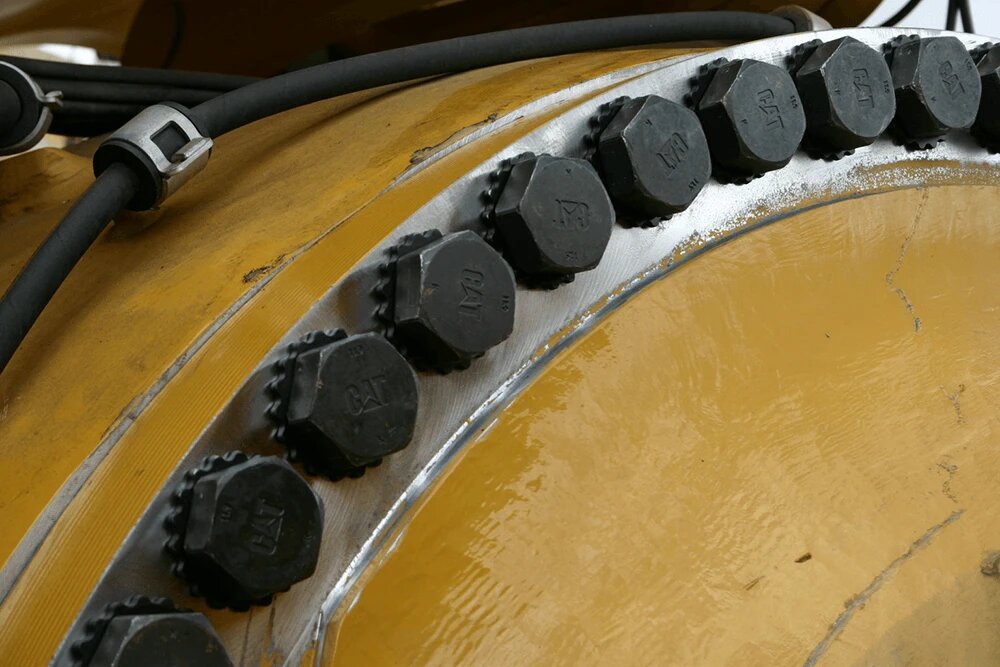

Компания HYTORC была признана победителем премии «В центре внимания новых технологий» 2021 года за HYTORC J-Washer, инновационную стопорную шайбу, используемую для поддержания целостности болтовых соединений в динамических условиях, таких как термоциклирование, вращающееся оборудование и транспортировка. Эта премия отмечает высочайший уровень инноваций, оригинальные и революционные технологии и решения, которые предлагают значительные преимущества по сравнению с другими технологиями.

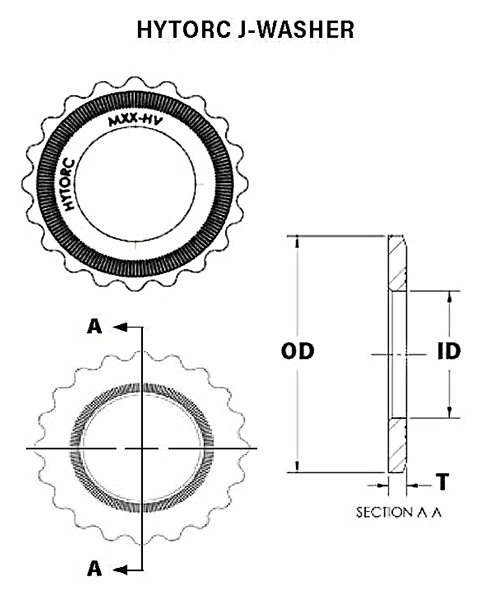

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: OD = НАРУЖНЫЙ ДИАМЕТР, ID = ВНУТРЕННИЙ ДИАМЕТР, T = ТОЛЩИНА.
Номинальные размеры
Номинальные размеры шайбы HYTORC J-Washer:
| РАЗМЕР БОЛТА | НОМЕР МОДЕЛИ | ID | OD | T |
| АНГЛИЙСКАЯ СИСТЕМА МЕР | дюймы | |||
| 1/2″ | JRW-008 | 0.531 | 1.118 | 0.123 |
| 9/16″ | JRW-009 | 0.625 | 1.219 | 0.123 |
| 5/8″ | JRW-010 | 0.688 | 1.432 | 0.130 |
| 3/4″ | JRW-012 | 0.813 | 1.600 | 0.152 |
| 7/8″ | JRW-014 | 0.938 | 1.865 | 0.152 |
| 1″ | JRW-100 | 1.063 | 2.057 | 0.158 |
| 1-1/8″ | JRW-102 | 1.241 | 2.307 | 0.190 |
| 1-1/4″ | JRW-104 | 1.346 | 2.492 | 0.190 |
| 1-3/8″ | JRW-106 | 1.497 | 2.742 | 0.190 |
| 1-1/2″ | JRW-108 | 1.592 | 2.928 | 0.190 |
| 1-5/8″ | JRW-110 | 1.703 | 3.179 | 0.245 |
| 1-3/4″ | JRW-112 | 1.823 | 3.355 | 0.245 |
| 1-7/8″ | JRW-114 | 1.977 | 3.617 | 0.245 |
| 2″ | JRW-200 | 2.135 | 3.787 | 0.245 |
| 2-1/4″ | JRW-204 | 2.341 | 4.280 | 0.298 |
| МЕТРИЧЕСКАЯ СИСТЕМА | мм | |||
| M14 | JRW-M14 | 15.00 | 28.40 | 3.1 |
| M16 | JRW-M16 | 17.00 | 30.96 | 3.1 |
| M18 | JRW-M18 | 19.00 | 36.37 | 3.3 |
| M20 | JRW-M20 | 21.00 | 37.01 | 3.3 |
| M22 | JRW-M22 | 23.00 | 40.64 | 3.3 |
| M24 | JRW-M24 | 25.00 | 47.37 | 4.1 |
| M27 | JRW-M27 | 28.00 | 52.25 | 4.1 |
| M30 | JRW-M30 | 31.00 | 58.6 | 4.8 |
| M33 | JRW-M33 | 34.00 | 63.3 | 4.8 |
| M36 | JRW-M36 | 37.00 | 69.65 | 4.8 |
| M39 | JRW-M39 | 40.00 | 74.37 | 4.8 |
| M42 | JRW-M42 | 43.00 | 80.75 | 6.4 |
| M45 | JRW-M45 | 46.00 | 85.22 | 6.4 |
| M48 | JRW-M48 | 50.00 | 91.87 | 6.4 |
| M52 | JRW-M52 | 54.00 | 96.19 | 6.4 |
| M56 | JRW-M56 | 58.00 | 108.7 | 7.6 |
Все размеры приведены только для справки.
