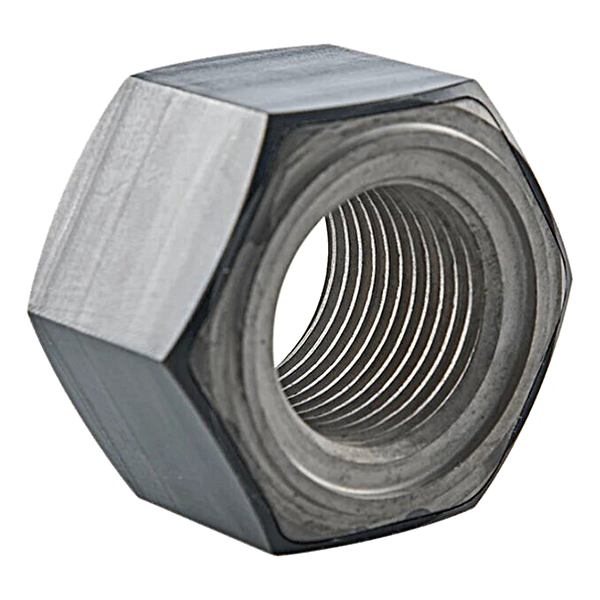

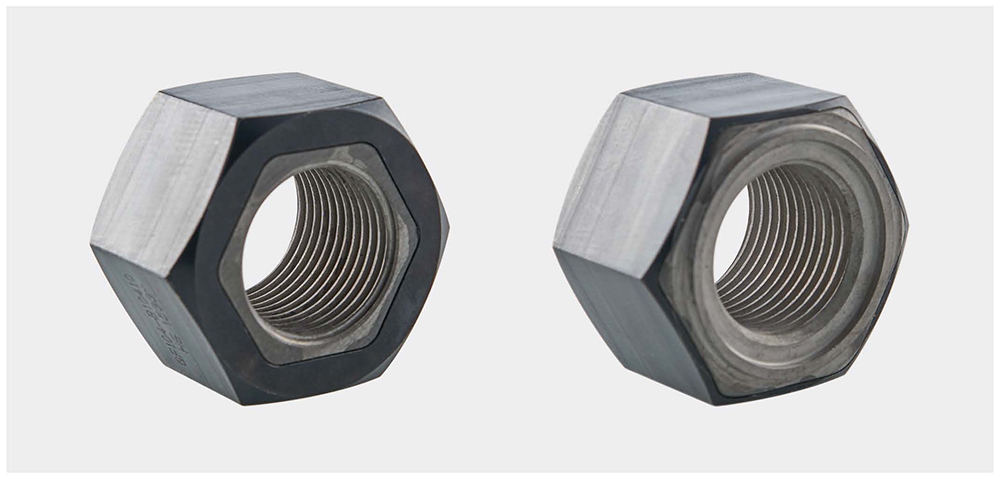

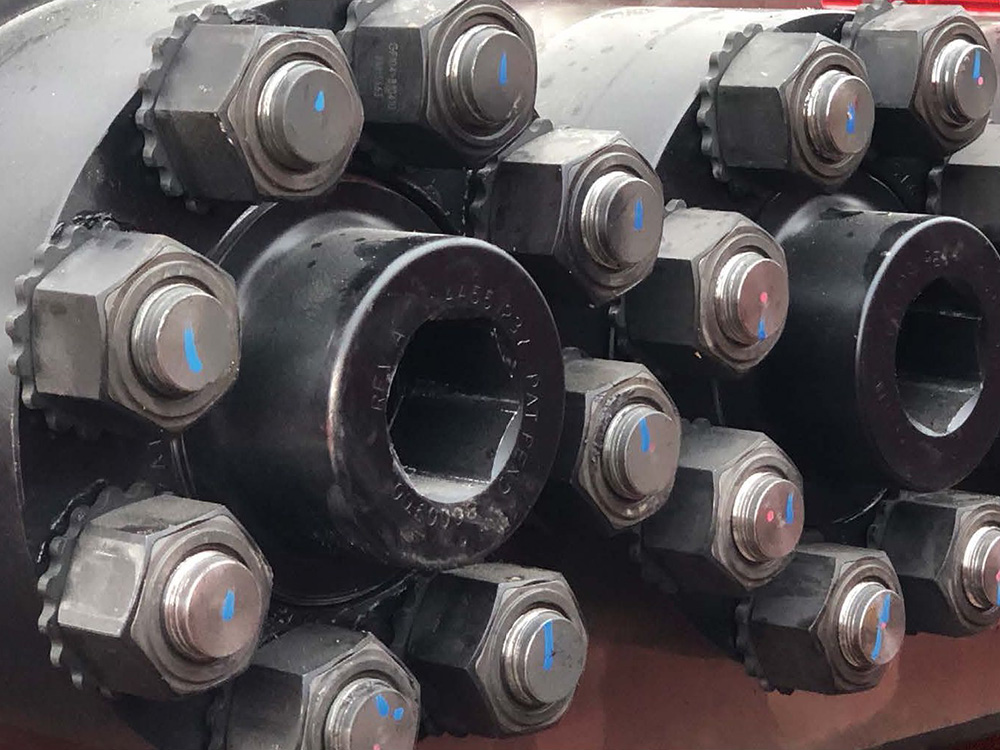

Гайка HYTORC Gall Free Nut — это новая технология предотвращения истирания в стандартной гайке. Она обеспечивает защиту от истирания при стандартной геометрии шестигранной гайки всех распространенных размеров, а также может быть адаптирована для нестандартных условий применения. Запатентованная геометрия конструкции и уникальная обработка материала позволяют исключить истирание даже тонкой высоколегированной резьбы, работающей при повышенных нагрузках и температурах без смазки или противозадирных средств. Гайка HYTORC Gall Free Nut в сочетании с шайбой HYTORC Washer гарантирует отсутствие повреждений и заеданий резьбы, позволяя безопасно снимать и повторно использовать болтовые соединения, не разрушая поверхность соединения.
АНТИ-ЗАДИРНЫЕ СВОЙСТВА

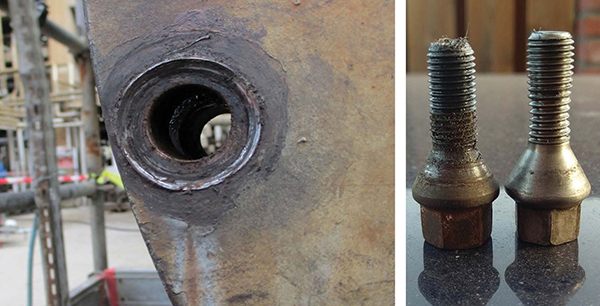

Конструкция резьбы гайки HYTORC Gall Free Nut исключает микроскопическую коррозию материала, которая возникает, когда крепежные детали подвергаются воздействию высоких температур и повышенному трению в течение длительных периодов времени. Эта технология противодействует истирающему эффекту пластической деформации и микромасштабному переносу материала на поверхности резьбы.
МАТЕРИАЛЫ И ДИЗАЙН
Конструкция, состоящая из двух частей, состоит из взаимосвязанных внутренних и внешних втулок с конической резьбой, которые обладают улучшенными свойствами защиты от истирания. Гайка Gall Free Nut совместима со стандартной резьбой болтов и может быть покрыта различными покрытиями и материалами в соответствии с вашими конкретными задачами.
НАГРУЗОЧНАЯ СТОРОНА

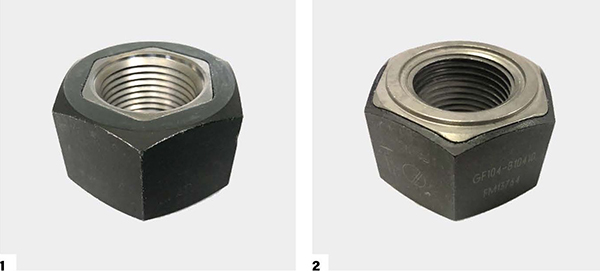

Гайка Gall Free Nut устанавливается так, чтобы несущая поверхность (1) была обращена к фланцу. Индикаторное кольцо на верхней стороне (2) помогает убедиться, что гайка установлена правильно.
ЗАЩИТА ОТ ЗАЕДАНИЯ
Предотвращает перенос металла на несмазанные крепежные элементы.
СООТВЕТСТВУЕТ СТАНДАРТАМ ASTM
Соответствует ASTM A194 Gr. 2H.

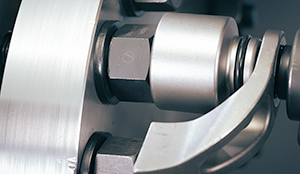

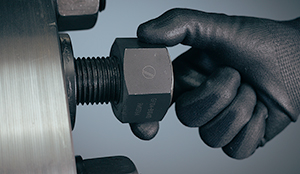

ПРОСТАЯ УСТАНОВКА
Удобен для пользователей всех уровней подготовки.

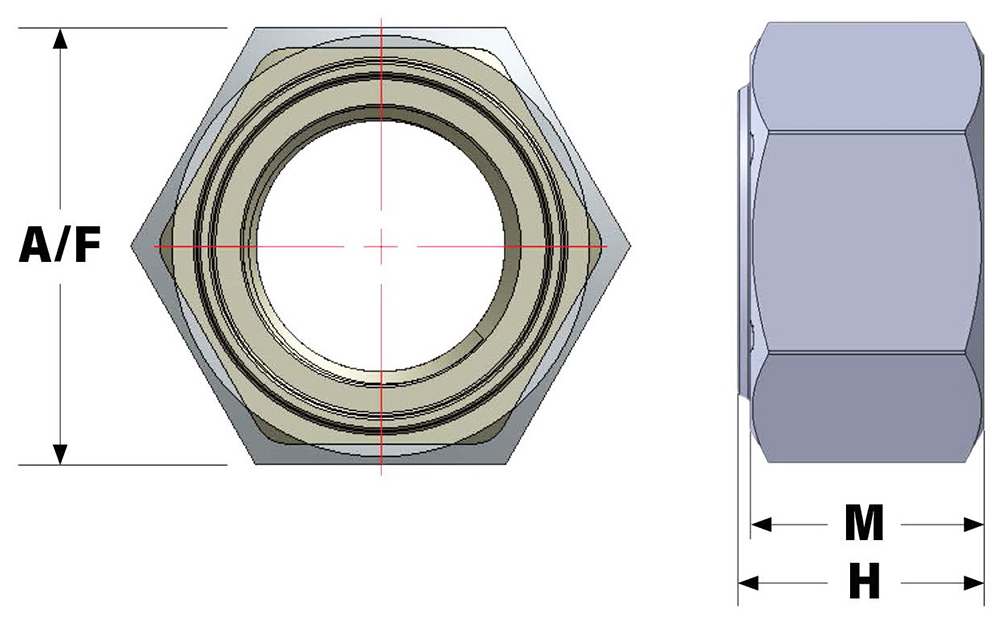

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: M = ТОЛЩИНА, A/F = ШИРИНА ПО ЛАСКАМ, H = ВЫСОТА ГАЙКИ.
Номинальные размеры
Номинальные размеры гайки HYTORC Gall Free Nut (английская система мер):
| РАЗМЕР БОЛТА | КОД РАЗМЕРА БОЛТА | A/F | HEX КОД РАЗМЕРА | M | H |
| Макс. (дюймы) | |||||
| 7/8 | 014 | 1-7/16 | 107 | 0.859 | 0.906 |
| 1 | 100 | 1-5/8 | 110 | 0.984 | 1.031 |
| 1-1/8 | 102 | 1-13/16 | 113 | 1.109 | 1.156 |
| 1-1/4 | 104 | 2 | 200 | 1.219 | 1.282 |
| 1-3/8 | 106 | 2-3/16 | 203 | 1.344 | 1,407 |
| 1-1/2 | 108 | 2-3/8 | 206 | 1.469 | 1.532 |
| 1-5/8 | 110 | 2-9/16 | 209 | 1.594 | 1.672 |
| 1-3/4 | 112 | 2-3/4 | 212 | 1.719 | 1.797 |
| 1-7/8 | 114 | 2-15/16 | 215 | 1.844 | 1.922 |
| 2 | 200 | 3-1/8 | 302 | 1.969 | 2.062 |
| 2-1/4 | 204 | 3-1/2 | 308 | 2.203 | 2.296 |
| 2-1/2 | 208 | 3-7/8 | 314 | 2.453 | 2.546 |
Номинальные размеры гайки HYTORC Gall Free Nut (метрическая система):
| РАЗМЕР БОЛТА | КОД РАЗМЕРА БОЛТА | A/F | HEX КОД РАЗМЕРА | M | H |
| Макс. (мм) | |||||
| M20 | 020 | 30 | 030 | 18.00 | 18.80 |
| M22 | 022 | 32 | 032 | 19.40 | 20.20 |
| M24 | 024 | 36 | 036 | 21.50 | 22.30 |
| M27 | 027 | 41 | 041 | 23.80 | 24.60 |
| M30 | 030 | 46 | 046 | 25.60 | 26.40 |
| M33 | 033 | 50 | 050 | 28.70 | 29.50 |
| M36 | 036 | 55 | 055 | 31.00 | 31.80 |
| M39 | 039 | 60 | 060 | 33.40 | 34.40 |
| M42 | 042 | 65 | 065 | 34.00 | 35.00 |
| M45 | 045 | 70 | 070 | 36.00 | 37.00 |
| M48 | 048 | 75 | 075 | 38.00 | 39.00 |
| M52 | 052 | 80 | 080 | 42.00 | 43.00 |
| M56 | 056 | 85 | 085 | 45.00 | 46.00 |
| M60 | 060 | 90 | 090 | 48,00 | 49.00 |
| M64 | 064 | 95 | 095 | 51.00 | 52.00 |
КОД ШАГА РЕЗЬБЫ:
| АНГЛИЙСКАЯ СИСТЕМА МЕР (дюймы) | МЕТРИЧЕСКАЯ СИСТЕМА (мм) | ||
| ВИТКОВ НА ДЮЙМ | КОД ШАГА | ММ НА ВИТОК | КОД ШАГА |
| 4 | 04 | 1 | 01 |
| 4-1/2 | 45 | 3 | 03 |
| 8 | 08 | 3.5 | 35 |
| 12 | 12 | 6 | 06 |
КОД КЛАССА ГАЙКИ:
| АНГЛИЙСКАЯ СИСТЕМА МЕР* | МЕТРИЧЕСКАЯ СИСТЕМА** | ||
| КЛАСС ГАЙКИ | КОД КЛАССА | КЛАСС ГАЙКИ | КОД КЛАССА |
| 2H | 01 | 8.8 | 04 |
| 7 | 02 | 10.9 | 05 |
| 8 | 03 | 12.9 | 06 |
* Британский стандарт соответствует ASTM A194;
** Метрический стандарт соответствует ISO 898-1.
